Componentes de pesquisa¶

O design system foi pensado para que pesquisadores acadêmicos montem apps Android de validação com pouco esforço e visual profissional. Esta página fecha a vitrine com a camada científica / data-science: cartões de métrica, gráficos de dados, sobreposição de detecções e a tabela de resultados — a ponte direta com o ort-vision-sdk.

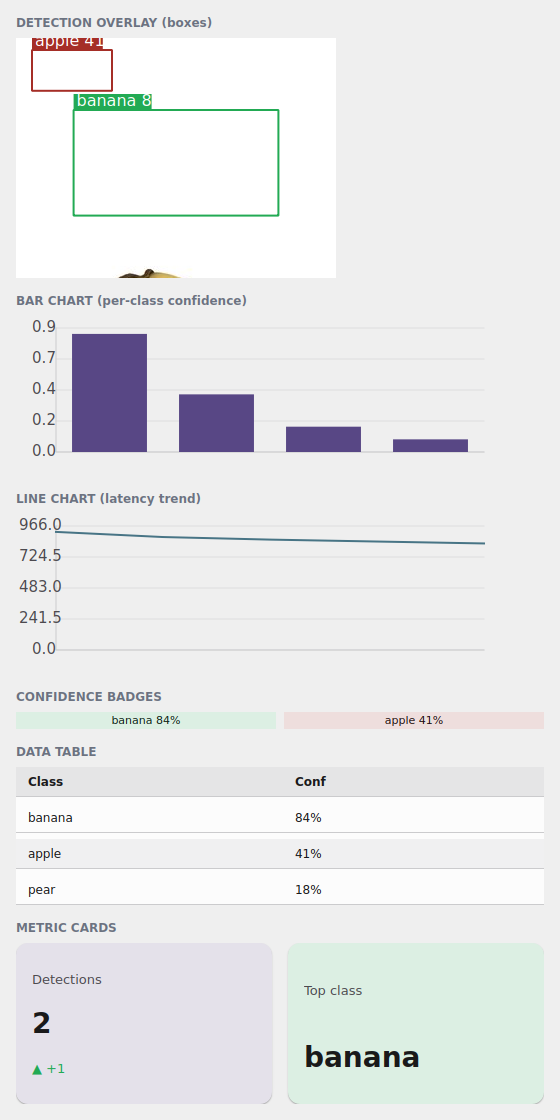

A galeria H6 no simulador Qt

O exemplo examples/h6gallery no simulador Qt: DetectionOverlay, BarChart, LineChart, ConfidenceBadge, DataTable e MetricCard — um dashboard de resultado de visão, todo tingido pelo tema.

Onde os nomes moram

Tudo desta página é importado de tempestroid: os componentes (MetricCard, StatCard, ConfidenceBadge, LineChart, BarChart, DetectionOverlay, ResultView, DataTable, Calendar, Clock), os objetos de dados (ChartSeries, DetectionBox) e o helper confidence_scheme.

`MetricCard` e `StatCard` — o KPI¶

MetricCard é o cartão de métrica de uma tela de pesquisa: um número grande, um rótulo e um delta opcional (a variação, verde para cima / vermelho para baixo via delta_up). StatCard é o mesmo cartão em variante mais densa.

from tempestroid import HStack, MetricCard, Widget


def metricas(theme) -> Widget:  # theme: Theme
    return HStack(
        gap="md",
        theme=theme,
        children=[
            MetricCard(label="Detecções", value="2", delta="+1", delta_up=True,
                       color_scheme="primary", theme=theme, key="m1"),
            MetricCard(label="Classe top", value="banana",
                       color_scheme="success", theme=theme, key="m2"),
        ],
    )

`ConfidenceBadge` — a pílula de confiança¶

ConfidenceBadge mostra um score de confiança como uma pílula colorida. Você passa confidence (um float em [0,1]) e um label; o componente escolhe o color_scheme pelo limiar via confidence_scheme — alto → success, médio → warning, baixo → error — sempre com contraste WCAG-AA.

from tempestroid import ConfidenceBadge, HStack, Widget


def confiancas(theme) -> Widget:  # theme: Theme
    return HStack(
        gap="sm",
        theme=theme,
        children=[
            ConfidenceBadge(confidence=0.84, label="banana", theme=theme, key="c1"),
            ConfidenceBadge(confidence=0.41, label="apple", theme=theme, key="c2"),
        ],
    )

O limiar é configurável

confidence_scheme(conf, *, high=0.8, mid=0.5) é o seletor compartilhado: é a mesma função que o DetectionOverlay usa para tingir as caixas. Chame-a direto se quiser o color_scheme ("success"/"warning"/"error") de um score em outro componente.

`LineChart` e `BarChart` — dados viram desenho¶

Os gráficos transformam dados em comandos de Canvas (a mesma lista JSON da conformância, idêntica nos dois renderizadores). BarChart recebe values + labels; LineChart recebe uma lista de ChartSeries (cada série com points, label e color_scheme):

from tempestroid import BarChart, Widget


def barras(theme) -> Widget:  # theme: Theme
    return BarChart(
        values=[0.84, 0.41, 0.18, 0.09],
        labels=["banana", "apple", "pear", "lemon"],
        width=480.0,
        height=160.0,
        color_scheme="primary",
        theme=theme,
    )

from tempestroid import ChartSeries, LineChart, Widget


def linha(theme) -> Widget:  # theme: Theme
    return LineChart(
        series=[
            ChartSeries(
                points=[920.0, 880.0, 860.0, 845.0, 830.0],
                label="latência ms",
                color_scheme="secondary",
            ),
        ],
        width=480.0,
        height=160.0,
        theme=theme,
    )

`DetectionOverlay` — a ponte com o `ort-vision-sdk`¶

DetectionOverlay desenha uma imagem com caixas delimitadoras por cima — exatamente a forma que um app de visão produz. Você passa image_src (caminho ou URL) e uma lista de DetectionBox, e o componente tinge cada caixa pela confiança (via confidence_scheme).

from tempestroid import DetectionBox, DetectionOverlay, Widget


def deteccoes(theme) -> Widget:  # theme: Theme
    return DetectionOverlay(
        image_src="/caminho/para/banana.jpg",
        boxes=[
            DetectionBox(x1=0.18, y1=0.30, x2=0.82, y2=0.74, name="banana", conf=0.84),
            DetectionBox(x1=0.05, y1=0.05, x2=0.30, y2=0.22, name="apple", conf=0.41),
        ],
        width=320.0,
        height=240.0,
        theme=theme,
    )

DetectionBox é normalizado — e o motor não conhece o SDK

Os campos x1/y1/x2/y2 de um DetectionBox são xyxy normalizado em [0,1] (frações da largura/altura da imagem), não pixels — o DetectionOverlay escala para o tamanho que você der. O motor não tem dependência do ort-vision-sdk: o adaptador que converte o resultado do Detector.predict(...) em DetectionBoxes mora no seu app. Você lê os boxes do SDK (em pixels), divide por largura/altura e monta a lista — o design system só desenha.

`DataTable` — a tabela de resultados¶

DataTable é a tabela estilizada com ordenação e paginação: columns + rows (uma lista de listas de células). Ela segue o tema e zebra as linhas.

from tempestroid import DataTable, Widget


def tabela(theme) -> Widget:  # theme: Theme
    return DataTable(
        columns=["Classe", "Conf"],
        rows=[["banana", "84%"], ["apple", "41%"], ["pear", "18%"]],
        theme=theme,
    )

Mais componentes de pesquisa

A mesma camada traz ResultView (o invólucro imagem→resultado), e os utilitários de tempo Calendar/Clock. Todos seguem o tema. Veja o catálogo completo na visão geral de widgets e na API pública.

Exemplo completo: o dashboard de visão¶

examples/h6gallery/app.py desenha um dashboard de resultado de visão completo — DetectionOverlay com caixas sobre uma imagem real, dois MetricCard, a dupla de ConfidenceBadge, o BarChart de confiança por classe, o LineChart de latência e a DataTable de detecções:

uv run python examples/h6gallery/app.py
# ou: make run APP=examples/h6gallery/app.py

O fonte completo está no examples/h6gallery/app.py. No aparelho, o mesmo view/make_state carrega no host Compose; como toda a camada é de componentes compostos, os gráficos descem ao Canvas e as métricas aos primitivos nos dois renderizadores.

Recapitulando¶

MetricCard/StatCard são o KPI (número + delta/delta_up + color_scheme).
ConfidenceBadge é a pílula de confiança; o limiar vem de confidence_scheme(conf, *, high=0.8, mid=0.5), AA-safe.
BarChart/LineChart transformam dados (values/labels ou ChartSeries) em comandos de Canvas idênticos nos dois renderizadores.
DetectionOverlay desenha imagem + DetectionBoxes xyxy normalizado [0,1], tingidos por confiança — a ponte com o ort-vision-sdk, cujo adaptador é do app (o motor não depende do SDK).
DataTable é a tabela com ordenação/paginação; ResultView/Calendar/Clock completam a camada.

A seguir: o storybook (galeria) — o sistema inteiro em um app só, com os toggles de claro/escuro e LTR/RTL.
